ติดตั้งระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ 2,600 วัตต์เพื่อใช้กับไฟฟ้าส่องสว่างภายในสำนักงาน คณะสถาปัตยกรรมศาสตร์ มหาวิทยาลัยเชียงใหม่



มหาวิทยาลัยเชียงใหม่เป็นมหาวิทยาลัยชั้นน้ำชั้นนำของประเทศไทย มีแนวความคิดที่ทันสมัยและมีงานวิจัยที่โด่ดเด่น เพื่อพัฒนาให้ใช้ให้เกิดประโยชน์ได้จริง ทางเอ็นจินีโอได้รับแจ้งจากจากคณะสถาปัตยกรรมศาสตร์ มหาวิทยาลัยเชียงใหม่ ว่าทางคณะมีแผนงานที่จะติดตั้งระบบผลิตไฟฟ้าเพื่อจ่ายไฟให้กับระบบไฟฟ้าส่องสว่างภายในสำนักงาน และจะใช้สำหรับสอนนักศึกษาเกี่ยวกับระบบพลังงานแสงอาทิตย์เพื่อนักศึกษาจะได้รู้หลักการทำงานจริงของระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ นอกจากนี้ทางคณะฯ ยังเปิดโอกาสสำหรับผู้ที่สนใจภายนอกที่ต้องการดูระบบการทำงานของระบบผลิตไฟฟ้าพลังงานแสงอาทิตย์ สามารถเข้าเยี่ยมชมได้อีกด้วย

ไฟฟ้าส่องสว่างภายในสำนักงานของคณะใช้หลอดไฟฟ้าชนิด ฟลูออเรสเซ้นส์ ขนาด 40 วัตต์จำนวน 32 หลอด ต้องใช้ไฟฟ้าประมาณ 1,300 วัตต์ต่อชั่วโมง เนื่องจากตำแหน่งแผงโซล่าเซลล์และตำแหน่งการติดตั้งของระบบแปลงไฟฟ้าจากไฟกระแสตรงเป็นกระแสสลับอยู่ห่างจากหลอดไฟมากดังนั้นจึงออกแบบระบบเท่า คือ 2,600 วัตต์ ระบบนี้ได้ออกแบบระบบผลิตไฟฟ้ากระแสตรง 48 โวลล์ และใช้เครื่องแปลงไฟจาก 48 โวลล์ เป็นกระแสสลับ 220 โวลล์ ขนาด 2,600 วัตต์ แผงโซล่าเซลล์ผลิตไฟฟ้าใช้ชนิดแบบผลึก (อายุการใช้งานมากกว่า 25 ปี) ขนาด 130 วัตต์ จำนวน 20 แผง โดยแบ่งระบบชาร์ทเป็นสองส่วน คือส่วนหลัก และสำรอง (หากระบบหนึ่งระบบใดไม่สามารถทำงานได้ยังมีระบบสำรองซึ่งจะทำให้ระบบโซล่าเซลล์ยังสามารถทำงานได้) โดยทั้งระบบหลักและระบบสำรองจะทำงานพร้อมกันในสภาวะการทำงานปรกติ ภาคการเก็บประจุใช้แบตเตอรี่ชนิด Deep cycle battery ซึ่งจะสามารถเก็บและค่ายประจุได้มากกว่าแบตเตอรี่รถยนต์ จำนวน 26 KAmp. สำหรับระบบการเชื่อมต่อกับไฟฟ้าเพื่อจ่ายให้กับโหลดป็นแบบ Manual โดยใช้สวิทย์แบบ 3 ทางเป็นตัว ตัด-ต่อระหว่างไฟฟ้าปรกติ กับ ไฟฟ้าที่ผลิตจากพลังงานแสงอาทิตย์

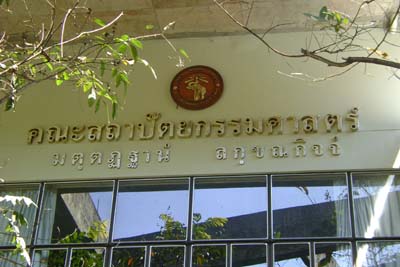

คณะสถาปัตยกรรมศาสตร์ มหาวิทยาลัยเชียงใหม่

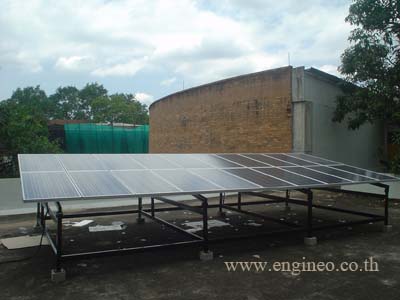

แผงโซล่าเซลล์ขนาด 150x67 ซม.จำนวน 20 แผง ชนิด Poly crystalline ติดตั้งบนดาษฟ้าของอาคาร

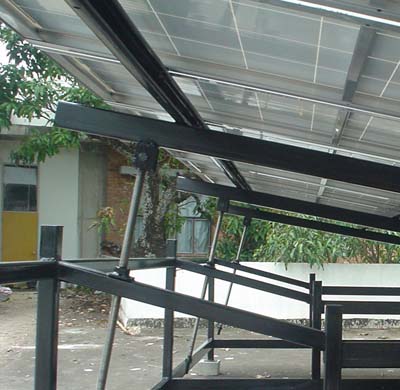

แทนรองรับสามารถปรับขึ้น-ลงได้ สำหรับปรับองศาของแผงโซล่าเซลล์

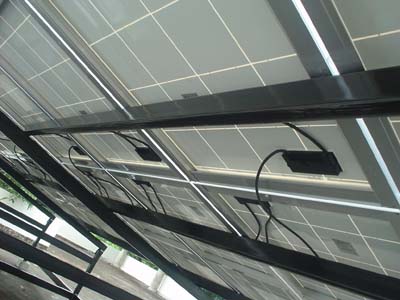

การเก็บสายด้านล่างของแผงโซล่าเซลล์

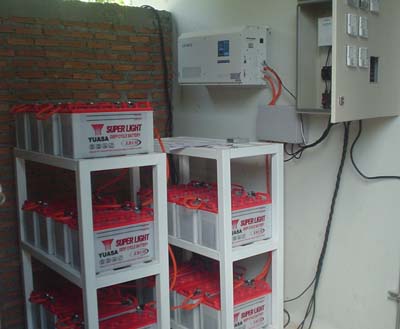

ห้องเก็บแบตเตอรี่และเครื่องควบคุม

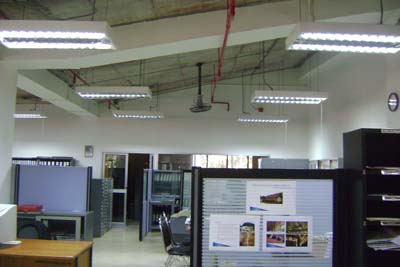

เมื่อเปิดไฟแสงสว่างภายในสำนักงานของคณะโดยใช้พลังงานที่ผลิตได้จากแสงอาทิตย์

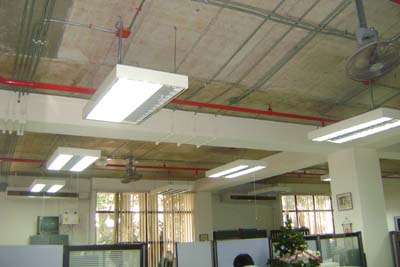

ไฟภายในสำนักงานคณะได้มาจากพลังงานสะอาด



โปรดติดตามตอนต่อไปเร็วๆ นี้

-- --- --- --- --- --- --- --- --- --- --- ---- --- --- --- -- --- --- --- --- --- --- --- --- --- --- --- ---
